Remplacement de l'écran maximum de l'iPhone XS

Introduction

Si l'écran de votre iPhone XS Max est fissuré, ne répondant pas au toucher, ou n'affichez pas une image lorsque votre téléphone est allumé, utilisez ce guide pour restaurer votre iPhone en bon état de fonctionnement avec un nouvel écran, alias l'affichage.

Le haut-parleur combiné du haut-parleur + un assemblage de capteurs posé à l'arrière de l'écran est associé à votre iPhone individuel à partir de l'usine, vous devez donc le transférer de votre ancien écran à votre nouveau pendant tout remplacement d'affichage. Il contient l'illuminateur d'inondation, qui fait partie de la fonction de sécurité biométrique de l'identification de la face. S'il est endommagé ou remplacé, Face ID cessera de fonctionner, alors prenez soin de ne pas endommager aucun de ces composants au cours de cette procédure. S'il est endommagé, seul Apple peut restaurer la fonction ID du visage.

Remarque: La fonctionnalité de la tonalité True est désactivée après un remplacement d'écran, même lors de l'utilisation d'un écran Apple original.

Étape 1 Pentalobe Vis

Avant de commencer, déchargez la batterie de votre iPhone en dessous de 25%. Une batterie lithium-ion chargée peut prendre feu et / ou exploser si elle est accidentellement perforée.

Éteignez votre iPhone avant de commencer le démontage.

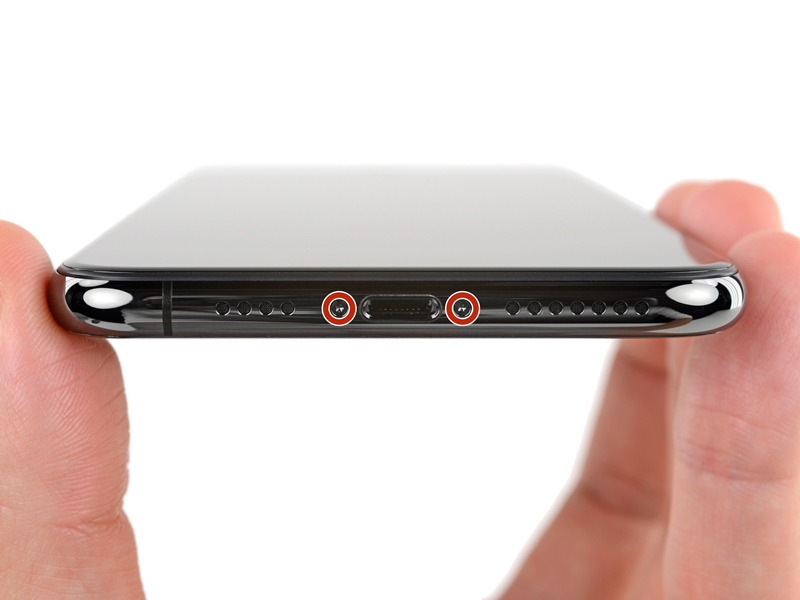

Retirez les deux vis de pentale de 6,9 ​​mm de long au bord inférieur de l'iPhone.

L'ouverture de l'écran de l'iPhone comprometra ses joints étanches. Ayez des joints de remplacement prêts avant de passer au-delà de cette étape, ou prenez soin d'éviter l'exposition au liquide si vous remontez votre iPhone sans remplacer les joints.

Étape 2 bande sur toutes les fissures

Si votre iPhone a un écran fissuré, gardez une rupture supplémentaire contenue et empêchez les lésions corporelles pendant votre réparation en tapant sur le verre.

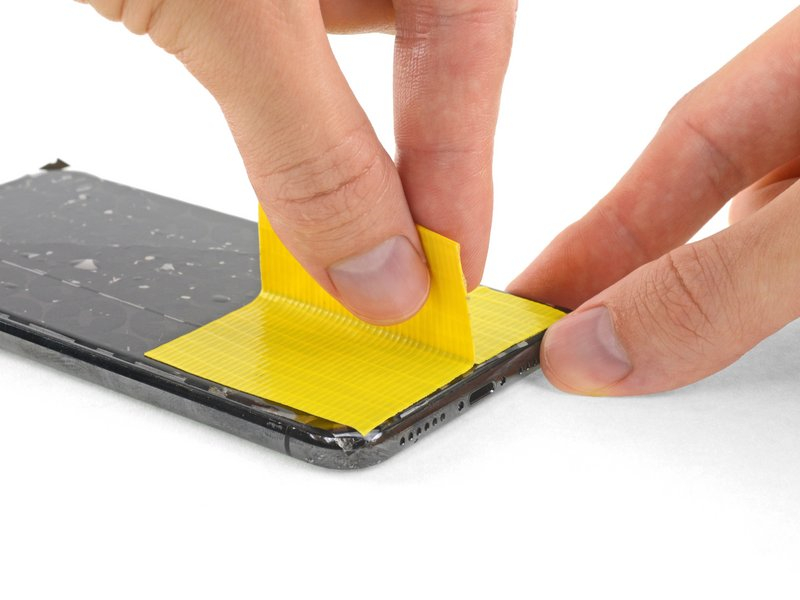

Posez des bandes de ruban d'emballage qui se chevauchent sur l'affichage de l'iPhone jusqu'à ce que le visage entier soit couvert.

Cela gardera les éclats de verre contenus et fournira une intégrité structurelle lors de la lutte et de la levée de l'affichage.

Portez des verres de sécurité pour protéger vos yeux de tout verre secoué gratuitement pendant la réparation.

Si le verre brisé rend difficile l'obtention d'une tasse à tassement pour rester dans les prochaines étapes, essayez de plier un morceau de ruban fort (comme du ruban adhésif) dans une poignée et de soulever l'affichage avec cela à la place.

Procédure d'ouverture de l'étape 3

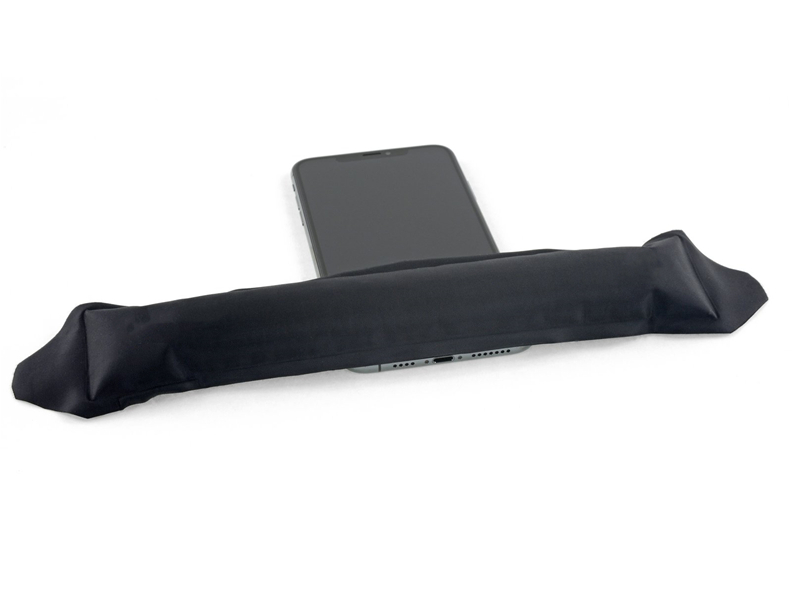

Le chauffage du bord inférieur de l'iPhone aide à adoucir l'adhésif sécurisant l'affichage, ce qui le rend plus facile à ouvrir.

Utilisez un sèche-cheveux ou un pistolet à chaleur ou préparez-vous un ouvreur et appliquez-le sur le bord inférieur de l'iPhone pendant environ une minute afin d'adoucir l'adhésif en dessous.

Étape 4

Les deux étapes suivantes montrent le Sclack, un outil pratique que nous recommandons à tous ceux qui font des réparations fréquentes. Si vous n'utilisez pas le sclack, sautez deux étapes pour une autre méthode.

Si la jauge de profondeur en plastique est fixée au centre du SCLACK, retirez-la maintenant - elle n'est pas nécessaire pour des iPhones plus grands comme le XS Max.

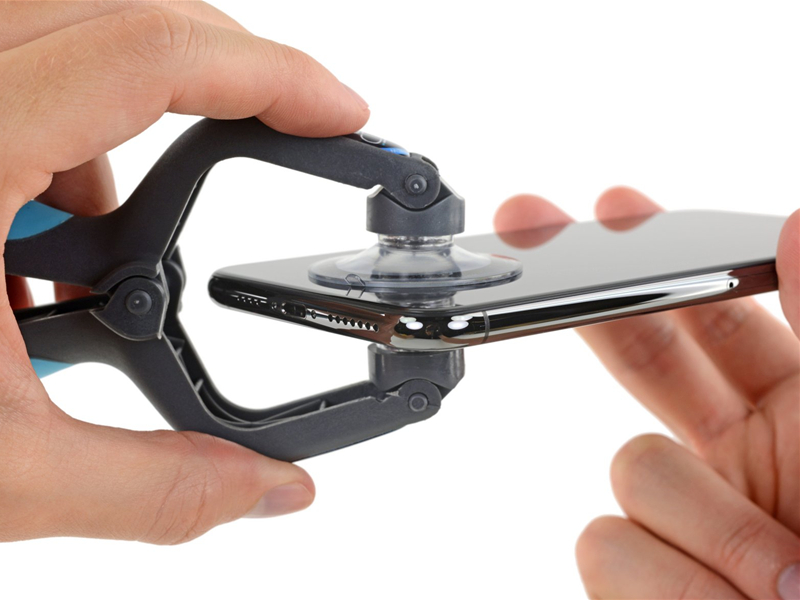

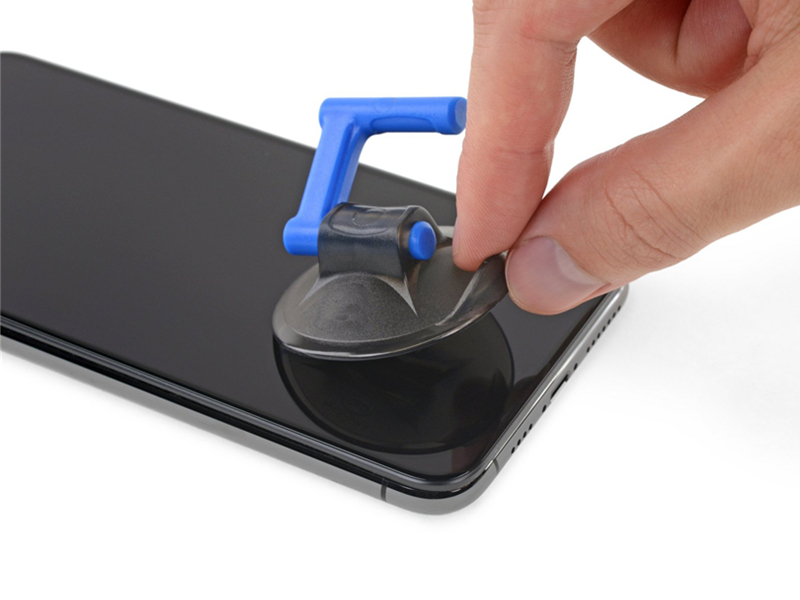

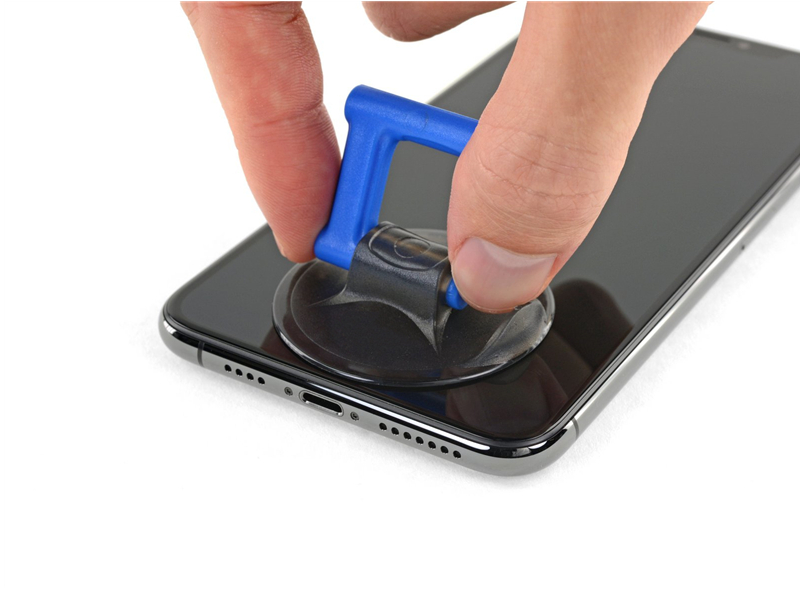

Positionnez les aspirations près du bord inférieur de l'iPhone - une à l'avant et une à l'arrière.

Appuyez fermement sur les deux ventouses.

Si votre affichage ou votre verre arrière est gravement fissuré, le recouvrir d'une couche de ruban d'emballage transparent peut aider les tasses d'aspiration à adhérer. Le Sclack comprend également deux morceaux de ruban adhésif à cet effet.

Étape 5

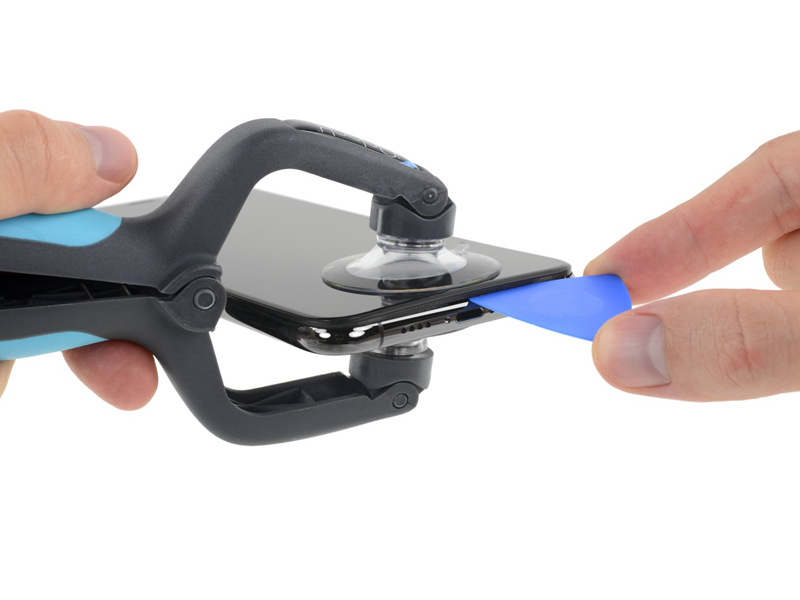

Tenez-vous en toute sécurité sur votre iPhone et fermez la poignée du Sclack pour séparer légèrement l'écran de l'arrière du téléphone.

N'essayez pas de séparer complètement l'écran; Une petite ouverture le long du bord inférieur est tout ce dont vous avez besoin.

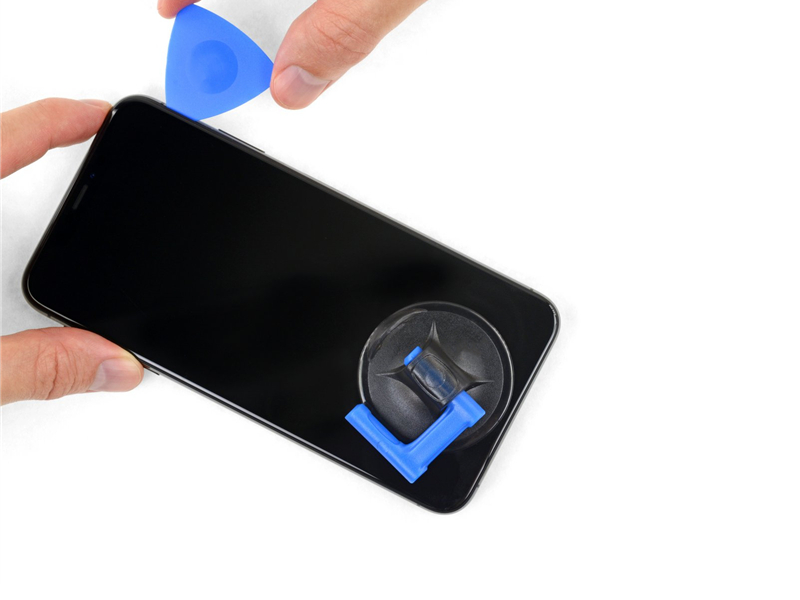

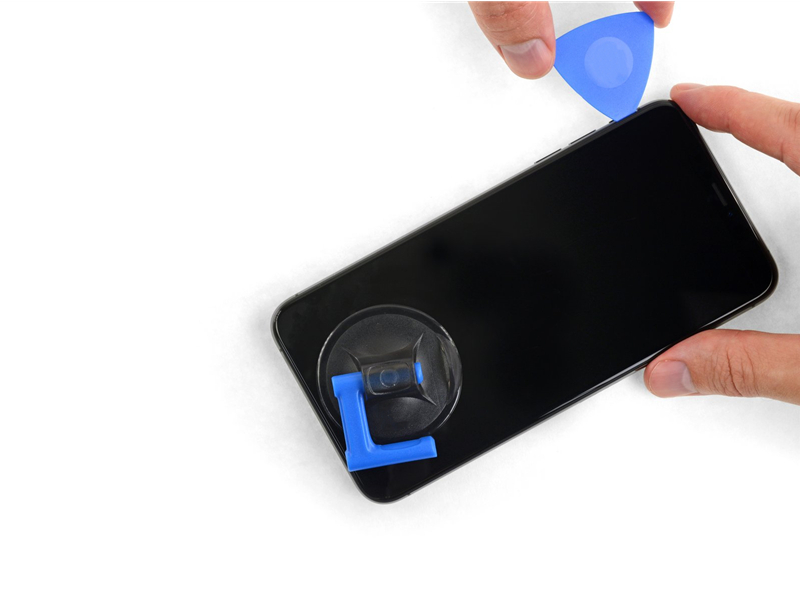

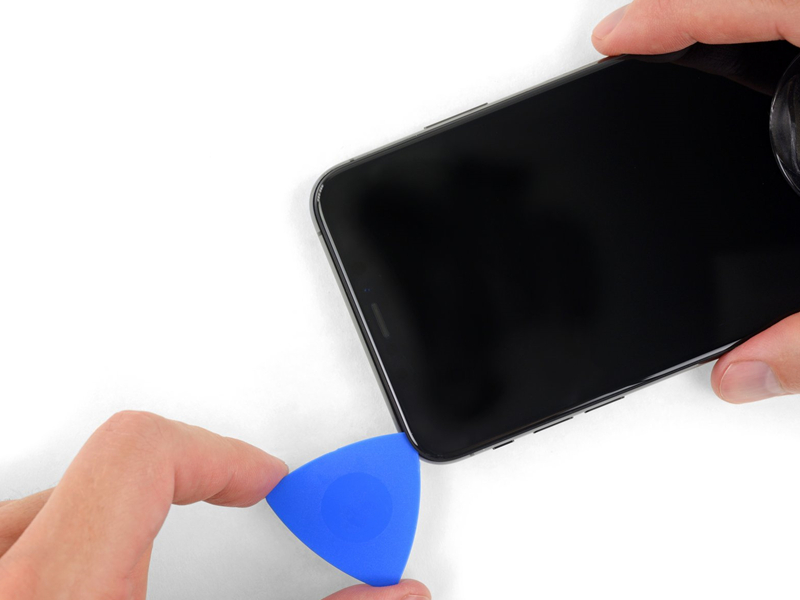

Insérez un choix d'ouverture dans l'écart sous l'écran sur le bord inférieur de l'iPhone.

Sautez les deux étapes suivantes.

Étape 6

Si vous utilisez une seule poignée d'aspiration, appliquez-la sur le bord inférieur du téléphone, tout en évitant la partie incurvée du verre.

Si votre écran est gravement fissuré, le couvrant avec une couche de ruban d'emballage transparent peut permettre à la tasserie d'aspiration d'adhérer. Alternativement, un ruban très fort peut être utilisé à la place de la tasserie d'aspiration. Si tout le reste échoue, vous pouvez supergurer la tasse d'aspiration sur l'écran cassé.

Étape 7

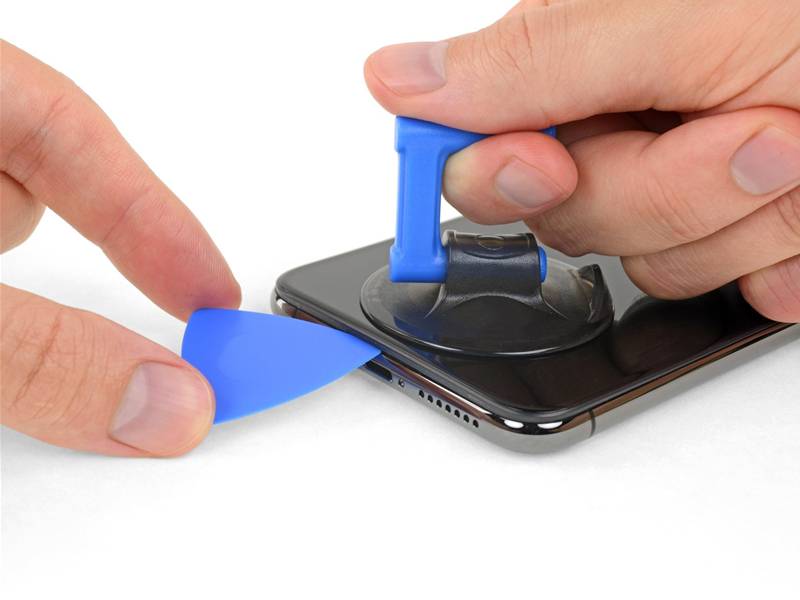

Tirez vers le haut sur la tasserie d'aspiration avec une pression ferme et constante pour créer un léger espace entre le panneau avant et le boîtier arrière.

Insérez un choix d'ouverture dans l'écart.

L'adhésif étanche à l'eau tenant l'affichage en place est très fort; La création de cet écart initial prend une quantité importante de force. Si vous avez du mal à ouvrir un écart, appliquez plus de chaleur et basculez doucement l'écran de haut en bas pour affaiblir l'adhésif jusqu'à ce que vous créiez suffisamment d'écart pour insérer votre outil.

Étape 8

N'insérez pas le choix d'ouverture trop loin dans l'iPhone, ou vous pouvez causer des dommages aux composants internes.

Faites glisser le choix d'ouverture autour du coin inférieur gauche et sur le bord gauche de l'iPhone, en tranchant à travers l'adhésif maintenant l'affichage en place.

N'insérez pas le choix d'ouverture trop loin dans l'iPhone, ou vous pouvez causer des dommages aux composants internes.

Étape 9

N'insérez pas le choix très loin, ou vous pouvez endommager les câbles d'affichage le long de ce côté de l'iPhone. Insérez-le seulement quelques millimètres, ou sur la largeur de la lunette d'affichage.

Réinsérez votre choix au bord inférieur de l'iPhone et faites-le glisser sur le côté droit pour continuer à séparer l'adhésif.

N'insérez pas le choix très loin, ou vous pouvez endommager les câbles d'affichage le long de ce côté de l'iPhone. Insérez-le seulement quelques millimètres, ou sur la largeur de la lunette d'affichage.

Étape 10

Faites glisser le choix d'ouverture dans le coin supérieur de l'écran, tout en tirant ou en remuant doucement l'affichage dans le sens du port de foudre.

Le bord supérieur de l'écran est fixé à la fois avec de la colle et des clips.

Faites glisser le choix d'ouverture dans le coin supérieur de l'écran, tout en tirant ou en remuant doucement l'affichage dans le sens du port de foudre.

Les clips se casseront si vous utilisez trop de force. Travailler attentivement et être patient.

Encore une fois, n'insérez pas le choix plus de quelques millimètres - sur la largeur de la lunette d'affichage - ou vous pouvez endommager le réseau de capteurs du panneau avant.

Faites glisser le choix dans le coin opposé et coupez tout adhésif restant en fixant l'affichage.

Étape 11

Tirez sur le petit nœud sur la tasserie d'aspiration pour le retirer du panneau avant.

Si vous avez utilisé un sclack et qu'il est toujours apposé sur l'iPhone, supprimez-le maintenant.

Étape 12

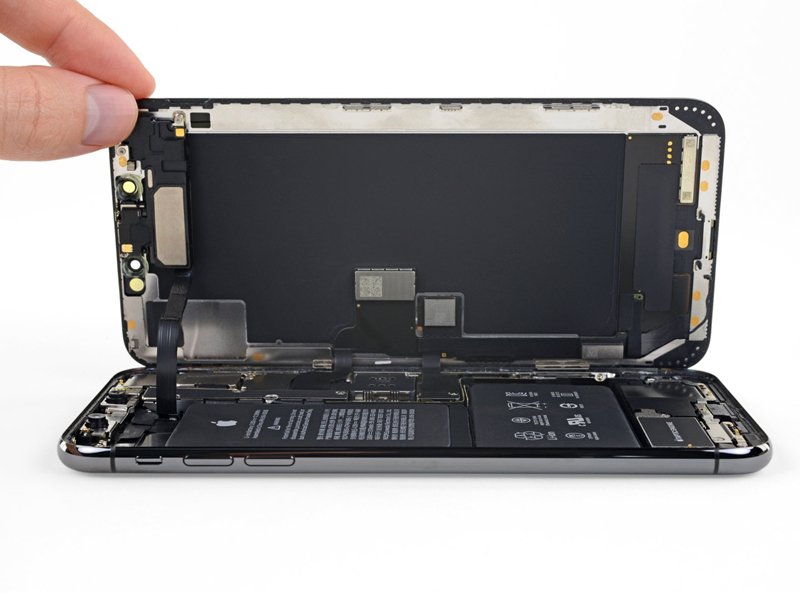

Ouvrez l'iPhone en balançant l'affichage du côté gauche, comme la couverture arrière d'un livre.

N'essayez pas de séparer complètement l'affichage, car plusieurs câbles de ruban fragiles le connectent toujours à la carte logique de l'iPhone.

Appuyez sur l'écran contre quelque chose pour le garder soutenu pendant que vous travaillez au téléphone.

Pendant le remontage, posez l'affichage en position, alignez les clips le long du bord supérieur et appuyez soigneusement sur le bord supérieur en place avant de claquer le reste de l'écran vers le bas. S'il ne clique pas facilement en place, vérifiez l'état des clips autour du périmètre de l'écran et assurez-vous qu'ils ne sont pas pliés.

Étape 13 Assemblage d'affichage

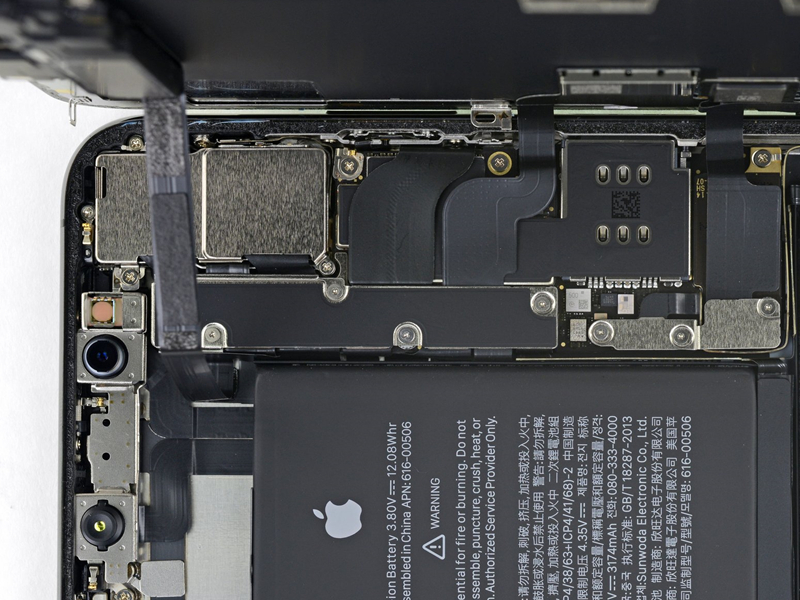

Retirez quatre vis Y000 fixant le support de couverture de la carte logique, des longueurs suivantes:

Deux vis de 1,1 mm

Une vis de 1,5 mm

Une vis de 3,7 mm

Tout au long de cette réparation, gardez une trace de chaque vis et assurez-vous qu'elle revient exactement d'où elle vient pour éviter d'endommager votre iPhone.

Étape 14

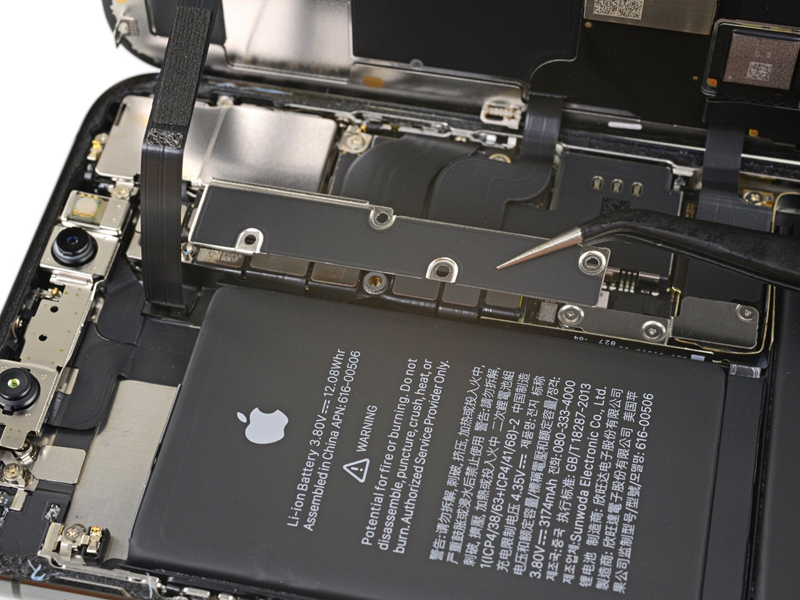

Retirez le support.

Le support peut être légèrement adhéré en place. Soulevez doucement mais fermement pour le séparer.

Pendant le remontage, c'est un bon point à alimenter sur votre iPhone et tester toutes les fonctions avant de sceller l'affichage en place. Assurez-vous d'alimenter complètement votre iPhone avant de continuer à travailler.

Étape 15

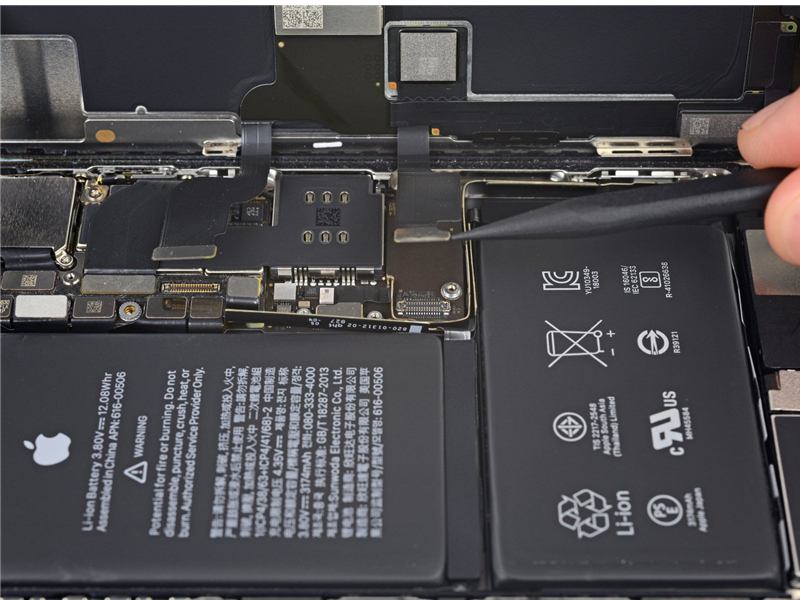

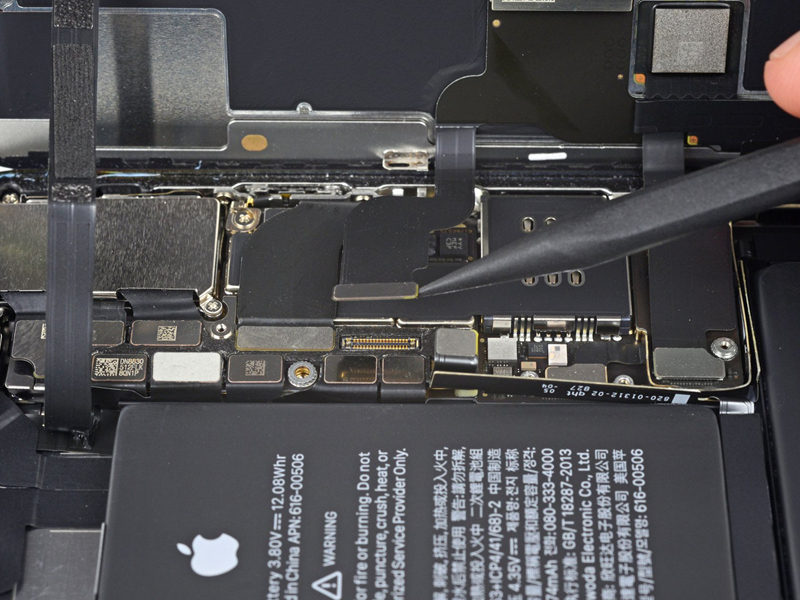

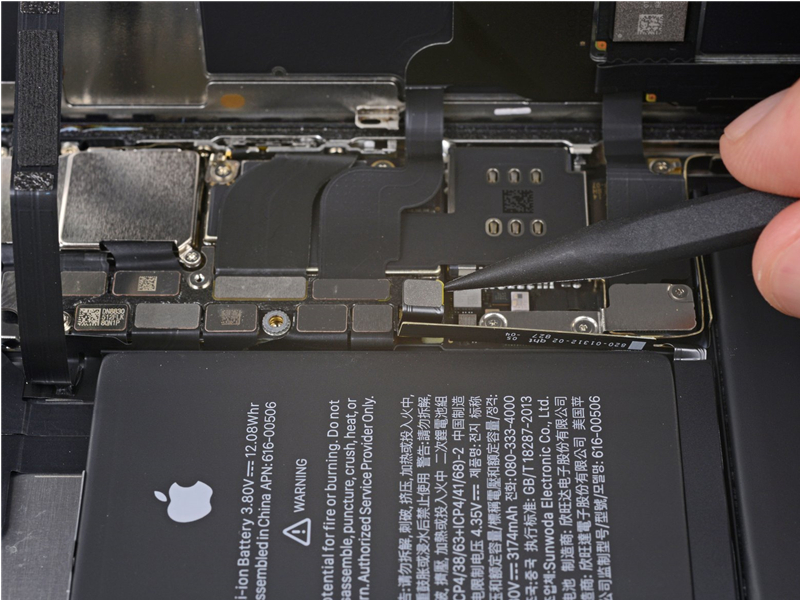

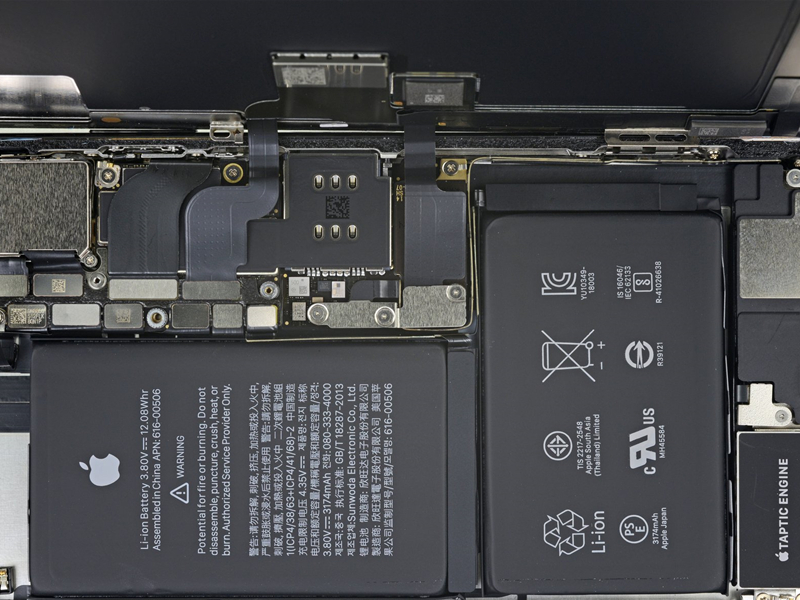

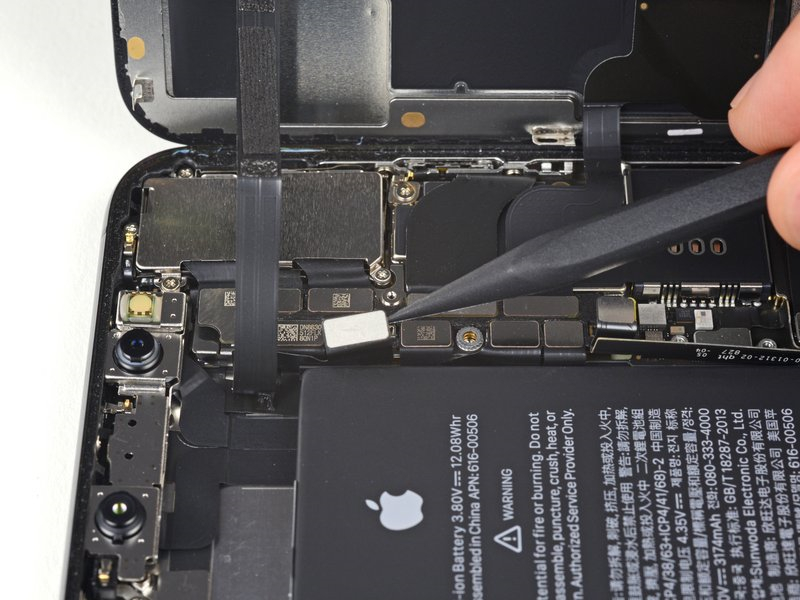

Utilisez un spudger ou une ongle propre pour retirer le connecteur de la batterie à partir de sa prise sur la carte logique.

Essayez de ne pas endommager le sceau de silicone noir entourant cette connexion et d'autres connexions. Ces sceaux offrent une protection supplémentaire contre les intrusions d'eau et de poussière.

Pliez le connecteur légèrement loin de la carte logique pour l'empêcher de prendre accidentellement le contact avec la prise et d'offrir de l'alimentation au téléphone pendant votre réparation.

Étape 16

Retirez les trois vis Y000 fixant le support du connecteur d'affichage:

Deux vis de 1,5 mm

Une vis de 1,1 mm

Étape 17

Retirez le support.

Étape 18

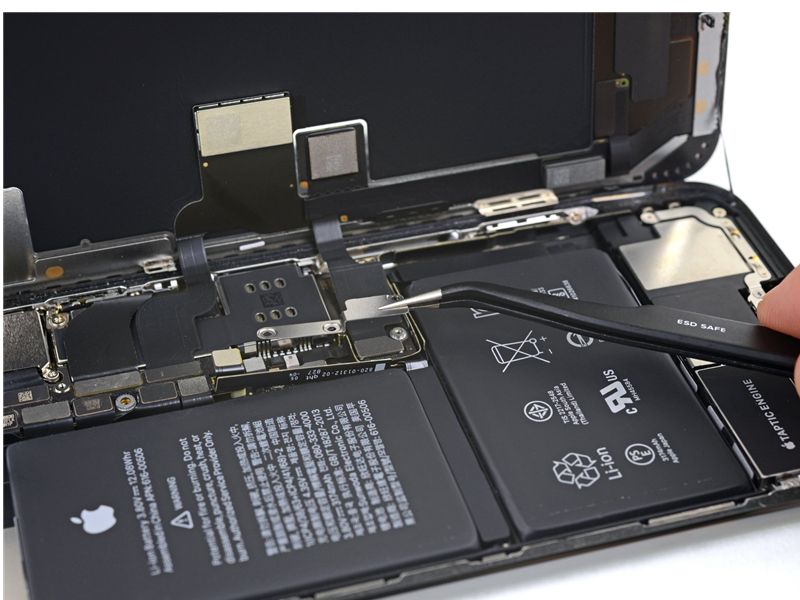

Utilisez le point d'un spudger ou d'une ongle pour déconnecter le connecteur d'assemblage du capteur du panneau avant.

Étape 19

Utilisez un spudger ou un ongle pour déconnecter le connecteur du câble du panneau OLED.

Pour reattacher, appuyez sur des connecteurs comme celui-ci, alignez soigneusement et appuyez sur un côté jusqu'à ce qu'il clique en place, puis répétez de l'autre côté. N'appuyez pas sur le milieu. Si le connecteur est mal aligné, les épingles peuvent se plier, causant des dommages permanents.

Étape 20

Utilisez un spudger ou un ongle pour soulever le connecteur du câble de numériseur à partir de sa prise.

Si une partie de votre écran ne répond pas au toucher après votre réparation, déconnectez la batterie, puis repelez ce connecteur, en vous assurant qu'il clique en place et qu'il n'y a pas de poussière ou autre obstruction dans la prise.

Étape 21

Le câble flexible de l'ensemble du capteur du panneau avant est légèrement adhéré.

Soulevez soigneusement le câble jusqu'à ce que l'adhésif se sépare.

Étape 22

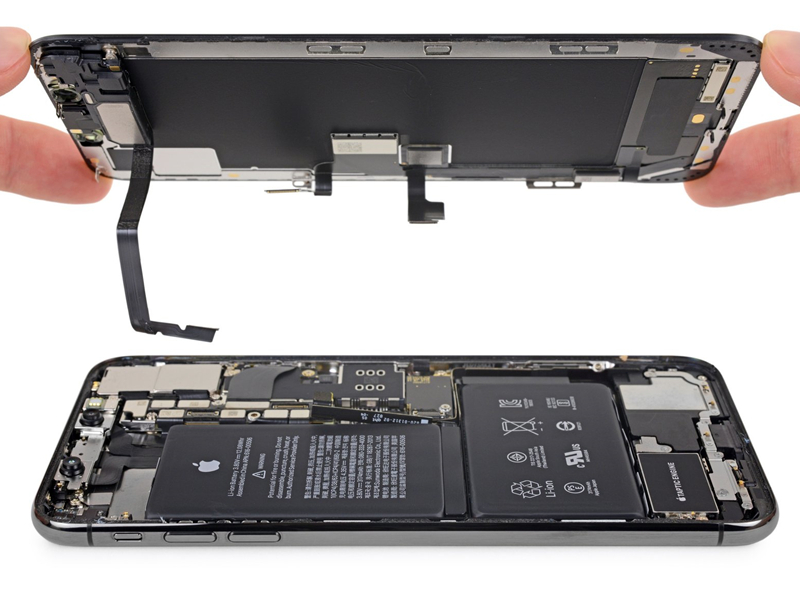

Retirez l'ensemble d'affichage.

Pendant le remontage, faites une pause ici si vous souhaitez remplacer l'adhésif étanche sur les bords de l'écran.

Étape 23 Ensemble de haut-parleur et capteur avant et avant

Retirez les trois vis Y000 fixant le haut-parleur / capteur:

Une vis de 1,4 mm

Deux vis de 1,5 mm

Étape 24

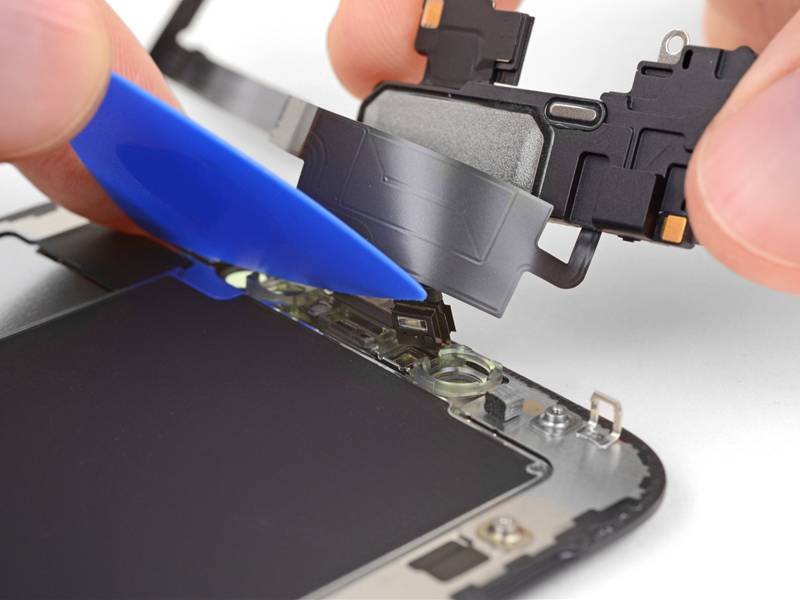

Le haut-parleur d'écouteur est légèrement adhéré en place.

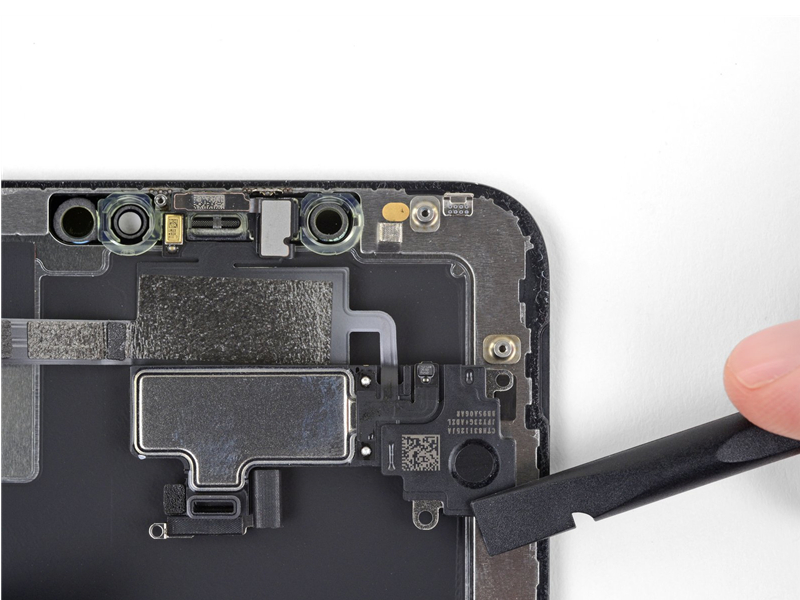

À l'aide d'un spudger, purgez doucement sous le bord supérieur de l'assemblage du haut-parleur, et retournez-le - en bas et loin du bord supérieur de l'écran.

Le haut-parleur reste attaché via un câble de ruban très mince. Faites attention de ne pas lutter ou endommager le câble.

Étape 25

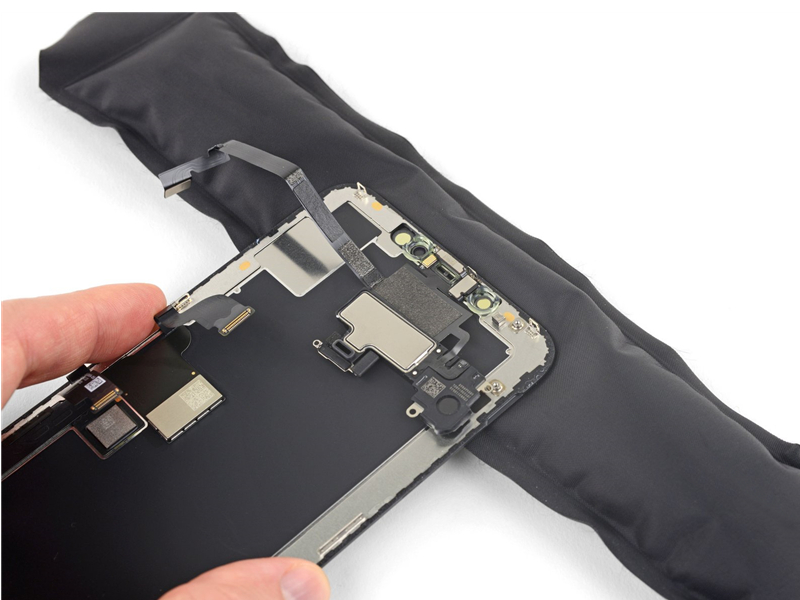

Utilisez un sèche-cheveux ou un pistolet à chaleur ou préparez-vous un ouvreur et appliquez-le sur l'avant supérieur de l'écran pendant 1-2 minutes, afin d'adoucir l'adhésif en fixant les capteurs.

Étape 26

Faites glisser soigneusement le bord de votre choix d'ouverture sous le câble flexible sous le microphone.

Tournez doucement pour séparer le microphone, tout en faisant attention de ne pas lutter ou endommager le câble flexible.

Si nécessaire, utilisez le point du spudger pour finir la séparation du microphone de son encoche dans le panneau avant.

Étape 27

En travaillant à gauche à droite, faites glisser un choix d'ouverture sous le câble flexible et sous le capteur de proximité + module d'illuminateur d'inondation.

Magnisez doucement et soulevez pour séparer le module de son encoche dans le panneau avant.

Il est utile de soulever et de maintenir l'orateur à l'écart pour l'accès. Faites juste attention à ne pas tirer sur le câble flexible mince pendant que vous travaillez.

Étape 28

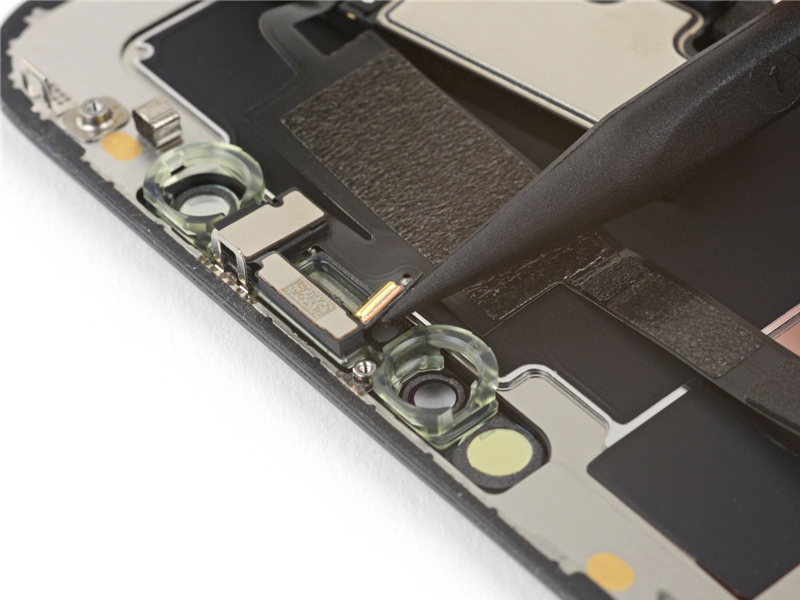

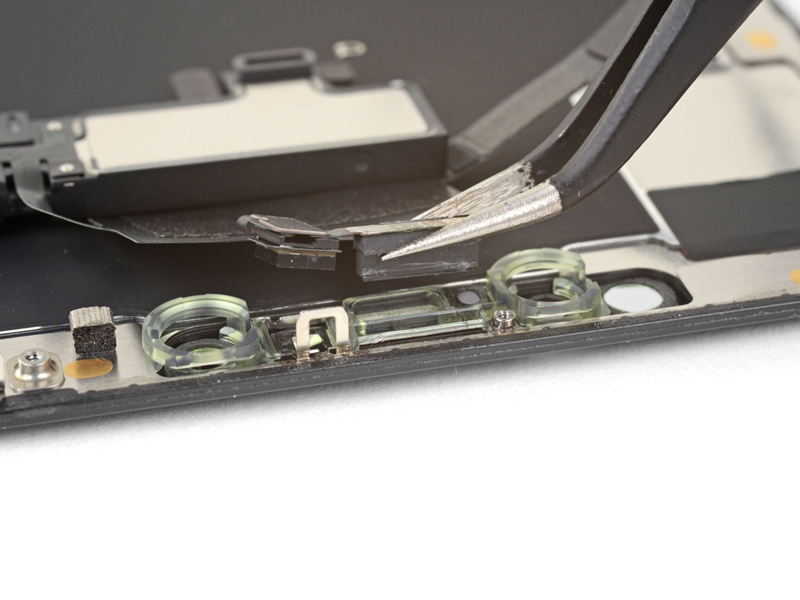

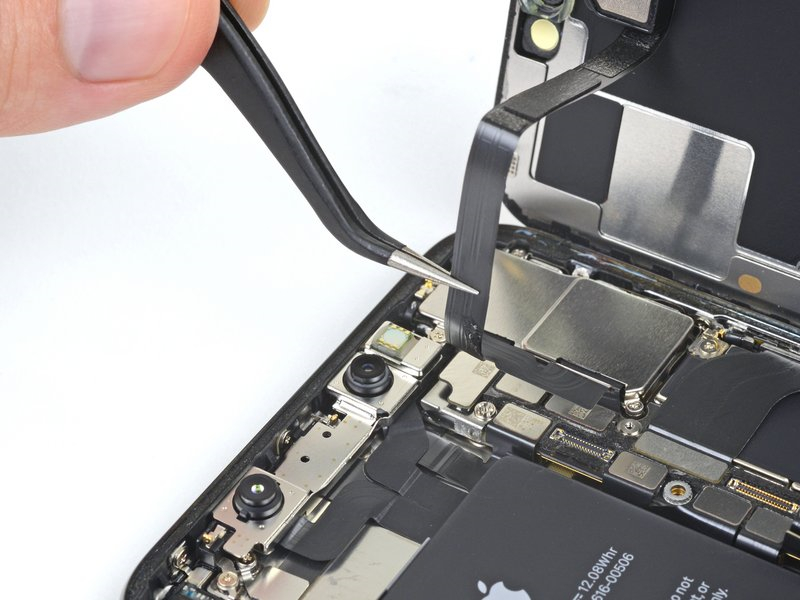

Utilisez des pincettes pour faire bouger le capteur de lumière ambiante et soulevez-le de son encoche dans l'écran.

Si le capteur ne se remute pas libre après quelques secondes, appliquez plus de chaleur et réessayez.

Le capteur reste attaché au reste de l'ensemble du capteur via un câble de ruban très mince. Faites attention de ne pas lutter ou endommager le câble.

Étape 29

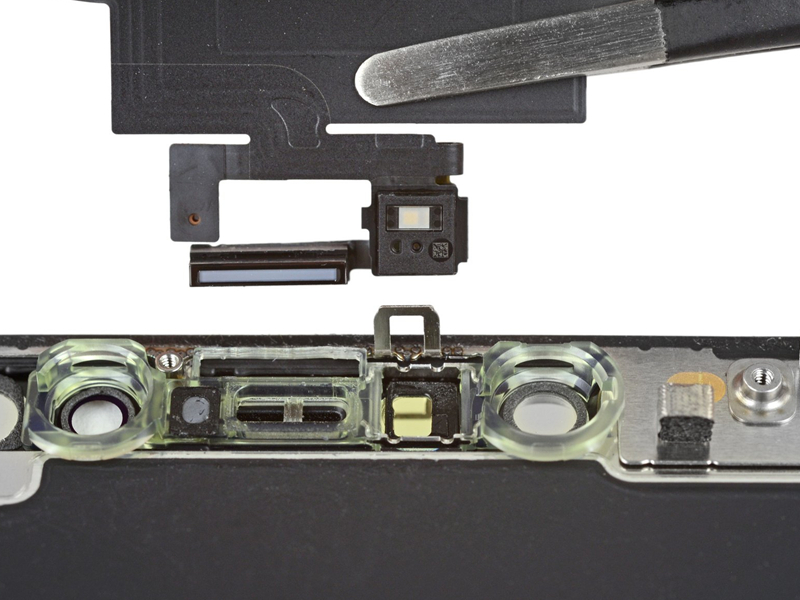

Si vous avez supprimé avec succès l'intégralité du capteur de lumière ambiante, comme indiqué sur la première photo, continuez à l'étape suivante ci-dessous.

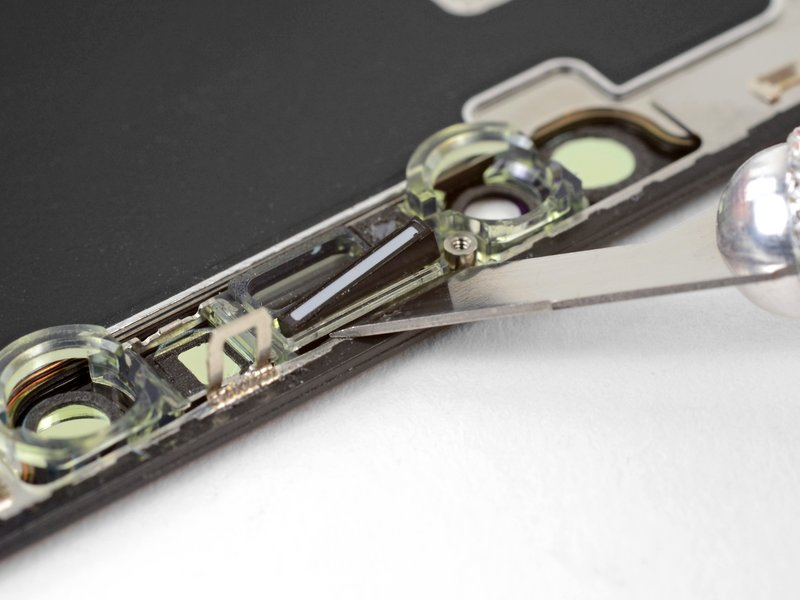

Si la bande de diffuseur blanche détaché et reste intégrée dans l'écran, comme indiqué sur la deuxième photo, vous devrez le tirer soigneusement le long du bord supérieur à l'aide d'une lame mince ou d'un outil de réchauffage. La réapplication de la chaleur peut d'abord faciliter cette tâche.

Pendant le remontage, installez d'abord le diffuseur dans l'écran, en vous assurant qu'il fait face à la bonne direction (le côté avant est illustré à la première image, et le côté arrière est illustré dans le troisième).

Ensuite, définissez le capteur de lumière ambiante sur le dessus du diffuseur. Vous devrez maintenir le capteur en position lors de l'installation des vis fixant l'oreillette / capteur. Une fois les vis serrées, le capteur restera en place et fonctionnera normalement.

Étape 30

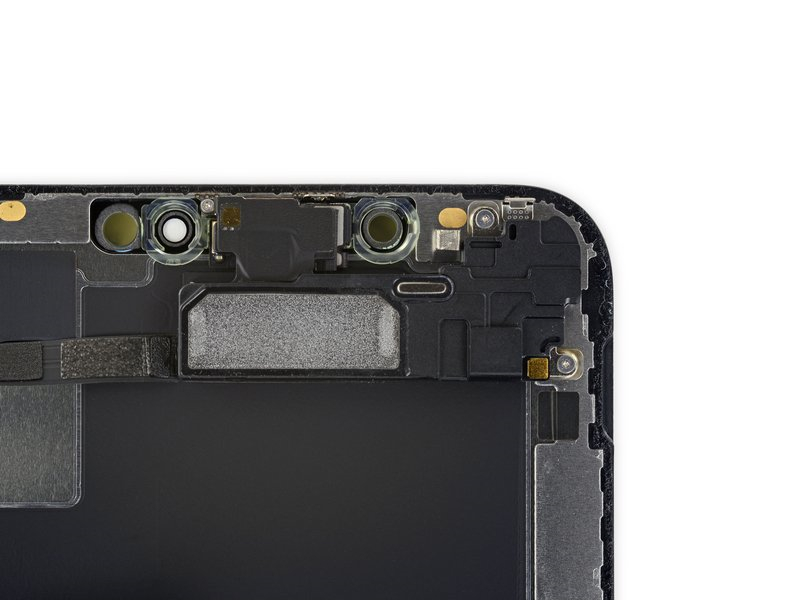

Retirez le haut-parleur et l'ensemble du capteur avant.

Pendant le remontage, vérifiez la position du module en plastique noir contenant ces composants:

Capteur de proximité

Illuminateur d'inondation

Le module doit être positionné pour que ces composants ne soient obstrués par aucun adhésif.

CONCLUSION

Comparez votre nouvelle pièce de remplacement à la pièce d'origine - vous devrez peut-être transférer les composants restants ou supprimer les supports adhésifs de la nouvelle pièce avant l'installation.

Pour réassembler votre appareil, suivez les étapes ci-dessus dans l'ordre inverse.

La réparation ne s'est pas déroulée comme prévu? Consultez notre communauté de réponses pour le dépannage de l'aide.
